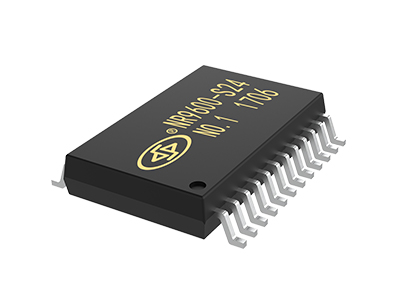

NR9600-24S 高質量音樂芯片(已停產)
☆支持麥克風錄音以及AUX輸入/輸出;
☆支持立體聲輸出播放,MP3/WMV硬解碼,可以直推0.25W耳機喇叭;
☆多種控制模式:UART串口模式、一線串口模式、AD按鍵控制模式;
☆30級音量可調,5種EQ可調(NORMAL—POP—ROCK—JAZZ--CLASSIC);
☆FAT16、FAT32 文件系統,可支持32G TF 卡/U盤;
全國熱線

400-8616-826

NR9600 是一個提供串口的 MP3 芯片,集成了 MP3、WMV 的硬解碼芯片。同時軟件支持 TF 卡驅動,支持電腦直接更新 spi flash 的內容,支持 FAT16、FAT32 文件系統。通過簡單的 UART 串口指令或一線串口指令即可完成播放指定的音樂,以及如何播放音樂等功能,無需繁瑣的底層操作,音質優美,使用方便,穩定可靠是此款產品的大特點。另外該MP3芯片也是深度定制的產品,專為固定語音播放領域開發的低成本解決方案。

2、產品特征


◆ 支持采樣率(KHz):8/11.025/12/16/22.05/24/32/44.1/48。音質優美,立體聲。
◆ 24 位DAC 輸出,內部采用DSP硬解碼,非PWM輸出,動態范圍支持90dB,信噪比支持85dB
◆ 完全支持FAT16、FAT32 文件系統,大支持32G的TF 卡,支持32G的U盤
◆ 廣播語插播功能,可以暫停正在播放的背景音樂,支持指定路徑下的歌曲播放,支持跨盤符插播,支持插播提前結束
◆ 支持觸發不可以打斷播放

◆ 指定時間播放
◆ 指定盤符播放,指定曲目播放
◆ 30級音量可調,5種EQ可調(NORMAL-POP-ROCK-JAZZ--CLASSIC)
◆ 指定路徑播放(支持中英文)
◆ 文件夾切換
◆ 指定時間段復讀
◆ 支持電腦聲卡控制,支持USBmass storage
◆ 多種控制模式,UART串口模式、一線串口模式、AD按鍵控制模式


3、引腳

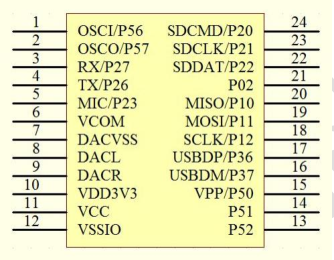

3.1、芯片引腳圖

NR9600語音芯片,錄音芯片,MP3解碼芯片,音樂芯片



3.2、芯片引腳說明



引腳序號引腳名稱功能描述備注
1OSCI/P56GPIORTC Oscillator In
AUXR2: Analog MUX right channel input 2
2OSCO/P57GPIORTC Oscillator Out
AUXL2: Analog MUX left channel input 2
3RX/P27GPIORX: UART Data In(D)
AUXL1: Analog MUX left channel input 1
4TX/P26GPIOTX: UART Data Out(D)
AUXR1:Analog MUX right channel input 1
5MIC/P23GPIOMIC: Analog MIC input
6VCOMDAC Reference
7DACVSSDAC Ground
8DACLDAC Left Channel
9DACRDAC Right Channel
10VDD3V3Power 3.3V OUT
11VCCMCU Power
12VSSIOIO Ground
13P52GPIO
14P51GPIO
15VPP/P50GPIOWKUP3:Port Interrupt/Wakeup Cap port
16USBDM/P37GPIOUSBDM:USB Negative Data
17USBDP/P36GPIOUSBDP:USB Positive Data
18SCLK/P12GPIOSPI Clock
19MOSI/P11GPIOADC9:ADC Channel 9 Input
MOSI:SPI Data Out
20MISO/P10GPIOADC8:ADC Channel 8 Input
MISO: SPI Data In
21P02GPIOADC2:ADC Channel 2 Input
WKUP0:PortInterrupt/Wakeup
22SDDAT/P22GPIOSDDAT: SD Data
ADC13:ADC Channel 13 Input
23SDCLK/P21GPIOSDCLK: SD Clock
ADC12:ADC Channel 12 Input
24SDCMD/P20GPIOSDCMD: SD Command
ADC11:ADC Channel 11 Input





4、控制模式

4.1、ADKEY按鍵控制模式

我們采用的是AD 按鍵的方式,取代了傳統了矩陣鍵盤的接法,這樣做的好處是充分利用了MCU 越來越強大的AD功能。設計簡約而不簡單,模塊默認配置2 個AD 口,10個按鍵的阻值分配,如果使用在強電磁干擾或者強感性、容性負載的場合,請參考我們的“注意事項”。

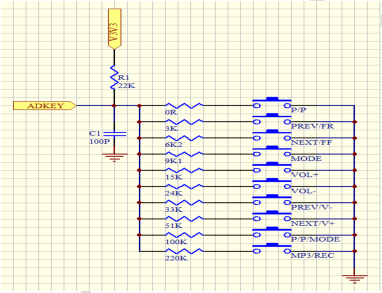

4.1.1、ADKEY原理圖


NR9600語音芯片,錄音芯片,MP3解碼芯片,音樂芯片


4.2、MCU一線串口控制

NR9600支持單片機模擬一線串口控制,該控制方式簡單方便,適用于任何單片機。

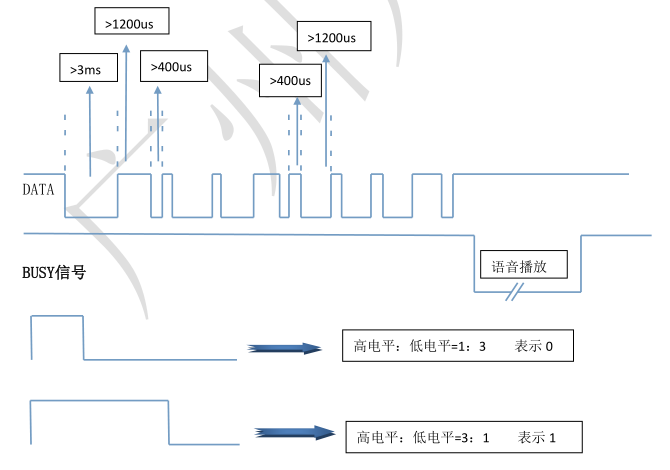

4.2.1、一線串口控制時序圖

一線串口MCU只需要一根線就可以控制了,由頭碼和占空比組碼,先發低位,頭碼拉低3ms以上,平時保持高??偣?位。時序占空比約為1:3.時序范圍介于300us:900us到1000us:3000us之間。誤差容許10%。

NR9600語音芯片,錄音芯片,MP3解碼芯片,音樂芯片

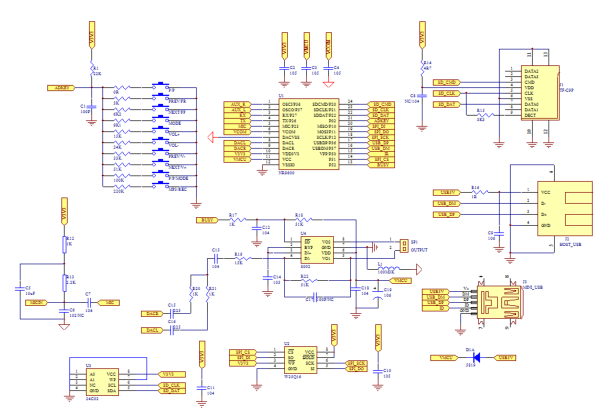

5、電路圖(可向客服索要高清文件)



NR9600語音芯片,錄音芯片,MP3解碼芯片,音樂芯片
