NVE系列語音芯片是一款基于32位單片機的高品質語音/MIDI處理器，采用記憶體映射架構，可以定址到16MB，包含記憶體(OTP/RAM)、周邊邊、以及內置（支持4Mb / 8Mb / 16Mb / 32Mb可選 ） SPI-flash的儲存空間。由于DSP演算法以及硬體規格的提升，NVE支援SBC (Sub-Band Coding, 子帶編碼)，相較于傳統式的ADPCM演算法，除了更高的壓縮率之外，在音質上也大幅超越傳統的語音水準！此外， NVE系列語音芯片可以在每MHz上運行1.57 DMIPS，在32MHz上運行50+ DMIPS，內置推挽式功放、直推喇叭，音質清晰。

★ 芯片內置SPI Flash（支持 4Mb / 8Mb / 16Mb / 32Mb 可選） ；

★ OTP存儲格式，生產周期快，最快僅需一天，下單無最小量限制；

★ 簡單方便的一線MCU串口以及兩線MCU控制方式，用戶主控MCU可控制任意段語音的觸發播放及停止；

★ 靈活的多種按鍵操作模式以及電平輸出方式供選擇（邊沿按鍵觸發、電平觸發、隨機按鍵播放、順序按鍵播放）；

★ 內置一組DAC輸出器可直推0.5W喇叭，支持13bit的DAC輸出，可外接模擬功放；

★ 支持8級音量調節，支持循環播放等多種功能；

★ 靈活的放音操作，通過組合可節省語音空間，最多可播放220個語音組合；

★ 四種工作模式可隨系統需求調整電流消耗：正常 (Normal) / 慢速 (Slow) / 待機 (Standby) / 睡眠 (Halt)，在睡眠模式下，耗電流 < 1uA。

★ 內置LVR自復位電路，保證芯片正常工作；

★ SOP8，SOP16兩種封裝可供選擇，使用方便，應用靈活；

★ 支持16和弦MIDI播放，音質非常優美；

★ 外圍電路簡單，僅需一耦合電容；

★ 工作電壓范圍：2.4V～5.5V。

★ IO口豐富，內置MCU，可以定制各種特殊功能；

NVE系列語音芯片具有豐富的控制方式。它分為按鍵控制模組和MCU一線串口控制模式、二線串口控制模式。其中按鍵控制模組分為ON/OFF控制、脈沖可重復觸發、脈沖不可重復觸發、電平保持觸發、電平非保持觸發、DOWN下一首、隨機段觸發，按鍵模式默認低電平有效。當IO口被分配為MCU一線觸發時，不能同時作為按鍵來觸發。同時支持用戶程序定制各種特殊功能。

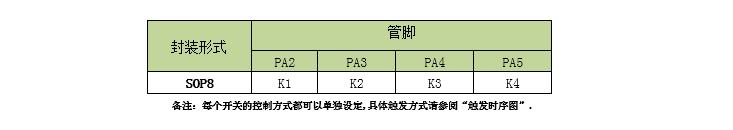

       按鍵控制模式
            所定義的管腳可以直接觸發芯片放音，即每一個管腳可控制播放一段語音。每個開關的觸發方式可單獨設置，按鍵控制模式的防抖動時間為17ms。

      MCU一線串口控制
               MCU一線串口控制是指主控MCU通過DATA數據線來控制任意一段語音的觸發播放及停止。時序采用下列時序。

▲mcu一線串口空中模式端口分配

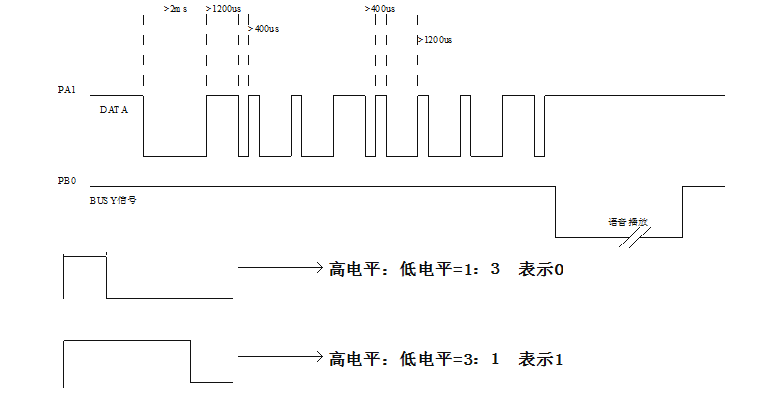

       時序圖

               sda為數據發送端口，發送語音地址。先發送低位。發碼前發頭碼拉低4ms~6ms，下圖范例發送的是89H。時序范圍為400us：1200us到1ms：3ms之間。建議參考時序800us：2400us；頻繁發送時，數據與數據之間大于100ms間隔。BUSY是語音播放忙信號，用戶可以根據情況是否使用。上電需要等待100ms后才可以給語音芯片發碼。

     MCU二線串口控制
               MCU二線串口控制是指主控MCU通過DATA數據線來控制任意一段語音的觸發播放及停止。時序采用下列時序。
            端口分配

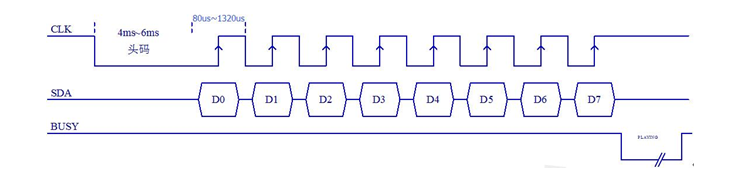

       時序圖

             二線串口一共占用2個IO端口，一個是CLK時鐘信號，一個是SDA數據信號。頭碼為4ms到6ms之間。單個bit時鐘周期為80us~1320us之間,建議單個bit時鐘周期為680us比較穩定。特殊要求需要更快時序的請聯系廠家定制。在上升沿收碼，收碼為收低位。一個完整的數據為1byte。CLK和SDA非收碼狀態下為高電平。

NVE系列語音芯片可適于各種語音提示的場合，如：血壓計、考勤機、血糖儀、醫療器械、按摩器、足浴盆、門鈴提示器、兒童玩具、語音報警器、汽車電子、小家電、念佛機、游戲機、工藝禮品、智能鎖(指紋鎖,密碼鎖,刷卡鎖)、掃碼機等等。
